Cea mai clara lectie despre vant am primit-o intr-o dimineata de mai, intr-o piata de producatori de langa Turda. Era senin, aerul statea pe loc, iar vreo doisprezece comercianti isi ridicasera structurile albe in mai putin de un sfert de ora. Pe la unsprezece a venit o rafala dinspre dealuri, scurta, poate de zece secunde, si trei acoperisuri s-au ridicat ca niste zmeie. Unul a aterizat peste o masina parcata la vreo cincisprezece metri.
Ce m-a surprins atunci nu a fost forta vantului, ci diferenta dintre structuri. Noua au ramas pe loc, trei au plecat, iar de la strada aratau toate cam la fel. Diferenta nu statea in greutatea lor, ci in ce se afla dedesubt si in felul in care fusese legata fiecare de sol.
Raspunsul scurt la intrebarea din titlu este da, un pavilion usor poate fi sigur in zone cu rafale puternice, insa numai pana la un prag si numai daca ancorarea este pe masura suprafetei expuse. Fara fixare corecta, aceeasi structura devine periculoasa la viteze pe care nimeni nu le-ar numi furtuna.
Intrebarea reala, cea care merita discutata pe larg, este cine stabileste pragul, cine il respecta si ce se intampla in minutul in care vremea trece dincolo de el.

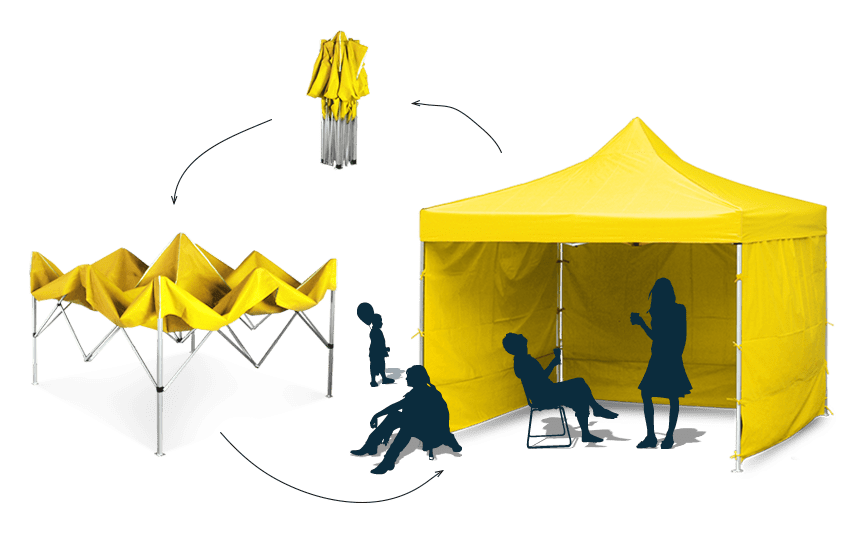

Ce inseamna cu adevarat un pavilion usor
Termenul acopera lucruri foarte diferite. Sub aceeasi denumire gasesti o structura de patru kilograme cu profil subtire, cumparata pentru o zi la mare, si un cadru de aluminiu de patruzeci de kilograme, cu profil hexagonal gros, folosit ani la rand de firme de catering. Ambele se pliaza, ambele se ridica de doua persoane, iar comportamentul lor pe vant nu are nimic in comun.
Un pavilion proiectat serios pentru utilizare repetata are un cadru care lucreaza ca un ansamblu, nu ca o adunatura de tevi prinse cu suruburi. Se vede din felul in care se comporta cand il impingi lateral cu palma. Structura buna se deformeaza putin si revine, cea slaba se leagana si ramane usor stramba.
Greutatea spune doar jumatate din poveste
O structura grea nu este automat una stabila. Am vazut corturi de otel de peste saptezeci de kilograme care s-au rostogolit pe un teren de sport, pentru ca nimeni nu le fixase. Am vazut si modele de aluminiu de douazeci si cinci de kilograme care au tinut o furtuna intreaga, fixate in patru puncte cu ancore de pamant.
Vantul nu ridica greutatea, ci suprafata. Un acoperis de trei pe trei metri inseamna noua metri patrati de panza care primesc presiune pe o parte si depresiune pe cealalta. La viteze mari, forta rezultata depaseste cu mult greutatea proprie a oricarei structuri pliabile.
Asta explica de ce discutia despre kilograme este, in cel mai bun caz, secundara. Conteaza raportul dintre suprafata expusa si forta de retinere pe care o adaugi tu prin ancore, prin greutati si prin corzile de tensionare.
Vantul mediu si rafala sunt doua lucruri diferite
Aplicatiile meteo arata de obicei o viteza medie si, daca te uiti atent, o valoare separata pentru rafala. Media poate fi de treizeci de kilometri pe ora, iar rafala de saptezeci. Structura ta nu cedeaza la medie, cedeaza la rafala.
Diferenta dintre cele doua valori se numeste factor de rafala si creste in teren accidentat, printre cladiri sau intr-un culoar de vale. Adica exact in locurile unde oamenii monteaza pavilioane pentru evenimente, terase si targuri. Un teren deschis si plat are rafale mai previzibile decat o curte ingusta intre doua blocuri, unde aerul accelereaza pe langa colturi.
Pe scara Beaufort, treapta sase inseamna aproximativ patruzeci pana la cincizeci de kilometri pe ora, momentul in care crengile mari se misca vizibil si umbrelele devin greu de tinut. Treapta opt trece de saizeci si urca spre saptezeci si cinci, iar acolo mersul pe strada devine incomod. Majoritatea structurilor pliabile de consum nu sunt gandite sa lucreze constant peste treapta sase.
De ce se ridica un pavilion in loc sa se rastoarne?
Aproape toata lumea isi imagineaza ca vantul impinge structura lateral pana cand o culca. Se intampla rar asa. De cele mai multe ori pavilionul se ridica intai, apoi se rasuceste, apoi cade pe o parte.
Portanta face aproape toata paguba
Un acoperis in panta se comporta asemanator cu aripa unui avion. Aerul care trece peste suprafata inclinata accelereaza si creeaza o zona de presiune scazuta deasupra panzei, in timp ce dedesubt presiunea ramane mai mare. Rezultatul este o forta verticala, orientata in sus.
La un acoperis de noua metri patrati si o rafala de saizeci de kilometri pe ora, forta de ridicare ajunge usor la cateva sute de kilograme forta, in functie de panta acoperisului si de expunere. Nicio structura pliabila nu are greutatea proprie necesara ca sa contracareze asta. De aceea ancorarea nu este un accesoriu, ci partea principala a montajului.
Un detaliu pe care il observ des la evenimente. Oamenii pun greutati la picioare, dar lasa acoperisul slab intins, cu pungi de aer care se umfla si se dezumfla. Fiecare pulsatie de felul acesta e o lovitura repetata in imbinari, iar metalul oboseste exact ca o sarma indoita de prea multe ori.
Peretii laterali pot ajuta sau pot strica tot
Aici intuitia ne tradeaza. Pare logic ca, pe vant, sa inchizi structura pe toate laturile, ca sa nu intre aerul dedesubt. In realitate, o structura complet inchisa devine un volum etans pe care vantul il impinge ca pe o vela.
Daca inchiderea este completa si ancorarea este serioasa, presiunea se distribuie si situatia ramane controlabila. Daca insa ramane o singura latura deschisa exact spre directia din care bate vantul, aerul intra, se acumuleaza sub acoperis si adauga o forta de ridicare peste portanta de deasupra. Cea mai proasta configuratie posibila este tocmai aceea cu trei pereti montati si unul deschis spre vant.
Regula practica pe care o folosesc e simpla. Ori inchizi tot si ancorezi serios, ori lasi deschis pe directia vantului dominant si pe cea opusa, ca aerul sa traverseze fara sa se adune. Compromisurile de mijloc sunt cele care produc pagube.
Cum se ancoreaza corect un pavilion usor?
Daca ar trebui sa reduc tot articolul la o singura fraza, ea ar fi despre modul de prindere de sol. Structura poate fi excelenta, prelata poate fi de calitate, dar daca legatura cu pamantul este improvizata, restul nu mai conteaza.
Pe pamant, unghiul conteaza mai mult decat tarusul
Un tarus batut vertical iese din sol mult mai usor decat unul batut inclinat la aproximativ patruzeci si cinci de grade, orientat in sens opus tractiunii. Diferenta de rezistenta la smulgere este considerabila, iar efortul suplimentar se masoara in cateva secunde pe colt.
Lungimea conteaza si ea. Tarusii scurti de douazeci de centimetri, cei livrati de obicei in cutie, sunt utili pe iarba compacta si vreme calma. Pe pamant afanat ai nevoie de ancore de patruzeci sau cincizeci de centimetri, iar pe nisip nici acelea nu mai ajung, asa ca se trece la ancore tip surub sau la saci umpluti cu material din zona si ingropati partial.
Pamantul umed dupa ploaie isi pierde o parte importanta din capacitatea de retinere. Furtunile vin, de regula, dupa ploaie, ceea ce inseamna ca ancorele lucreaza cel mai greu exact atunci cand solul e cel mai slab. Am vazut tarusi iesiti curat din pamant moale, fara sa se indoaie, ca si cum i-ar fi scos cineva cu mana.
Pe beton si asfalt, aritmetica greutatilor
Cand nu poti bate nimic in sol, singura varianta raman greutatile. Producatorii seriosi indica valori orientative, iar cifrele care circula in industria evenimentelor pornesc de la aproximativ douazeci de kilograme pe picior pentru conditii linistite si urca spre patruzeci de kilograme sau chiar mai mult pentru expunere reala la vant.
Sacii decorativi de cateva kilograme, agatati de picioare, sunt aproape inutili. Ei ajuta la mentinerea structurii in pozitie cand o atinge cineva din greseala, atat. Greutatile de fonta, placile suprapuse, butoaiele umplute cu apa si blocurile de beton fac o diferenta reala, iar dintre toate acestea butoiul cu apa are avantajul ca se goleste usor la plecare.
Un truc pe care l-am vazut la o firma de evenimente din Cluj si pe care il recomand mai departe. Greutatile nu se pun doar la baza piciorului, ci se leaga si de cadrul superior cu o chinga tensionata, astfel incat forta de ridicare sa fie preluata direct, nu prin frecare. Diferenta se simte imediat, structura inceteaza sa mai topaie la fiecare rafala.
Corzile de tensionare, piesa pe care o sare toata lumea
Patru corzi legate de colturile superioare, intinse spre exterior la aproximativ patruzeci si cinci de grade si fixate in ancore separate, schimba complet comportamentul unei structuri usoare. Ele preiau atat ridicarea, cat si miscarea laterala, si reduc mult solicitarea din imbinari.
Sunt lente de montat, arata neingrijit si creeaza obstacole pe care oamenii se impiedica. Din motivele astea sunt ignorate in noua din zece montaje pe care le vad. Le poti face vizibile cu benzi colorate sau cu conuri mici, iar problema estetica dispare aproape complet.
Ce materiale si ce imbinari rezista la vant?
Cadrul unui pavilion pliabil este un mecanism, nu doar o structura. Se deschide, se inchide, se plimba in portbagaj, iar fiecare ciclu adauga uzura in articulatii. Rezistenta la vant scade in timp, chiar daca din exterior nimic nu pare schimbat.
Aluminiu sau otel
Otelul e mai ieftin si mai rigid la acelasi pret, dar rugineste in punctele unde vopseaua se zgarie, iar zgarieturile apar inevitabil la fiecare montaj. Aluminiul costa mai mult, nu rugineste si cantareste mai putin, insa la profile subtiri se deformeaza plastic, adica ramane indoit dupa o solicitare mare.
Ce conteaza mai mult decat materialul in sine este geometria profilului. Un profil hexagonal sau patrat cu pereti grosi rezista la torsiune mult mai bine decat o teava rotunda subtire. Cand compari doua modele, masoara grosimea peretelui, nu doar diametrul exterior.
Articulatiile sunt punctul slab real
Aproape toate cedarile pe care le-am vazut au inceput intr-o imbinare, nu in mijlocul unei bare. Modelele ieftine folosesc conectori din plastic injectat care devin fragili dupa doi sau trei ani de expunere la ultraviolete. Plasticul imbatranit nu se indoaie, se sparge dintr-odata.
Conectorii din aluminiu turnat sau din otel, prinsi cu nituri de calitate ori cu bolturi, tin cu totul altfel. Un test rapid inainte de o zi cu vant este sa deschizi structura pe jumatate si sa te uiti la fiecare articulatie. Fisurile fine, urmele albicioase in plastic si niturile care s-au largit arata ca structura nu mai are marja de siguranta de la inceput.
Prelata cedeaza diferit, in functie de calitate
O prelata din poliester subtire se rupe de obicei in colturi, de la punctele de prindere, iar ruptura se propaga rapid. Materialele mai groase, cu strat de PVC si cu ranforsari cusute in colturi, tin mai mult, iar cand cedeaza o fac de-a lungul cusaturii, ceea ce lasa cadrul pe loc.
Paradoxal, o prelata care se rupe poate salva structura, pentru ca suprafata expusa dispare brusc si forta scade. Din motivul asta, unele sisteme profesionale folosesc prinderi calibrate care se desfac peste o anumita tensiune. E o solutie inteligenta, dar rar intalnita pe piata de consum.
La ce ajuta contravantuirile
Un cadru format doar din stalpi verticali si grinzi orizontale este, structural vorbind, un paralelogram articulat. Impins lateral, se deformeaza in romb si isi pierde rigiditatea. Contravantuirile, adica diagonalele care leaga colturile, transforma acel paralelogram in triunghiuri, iar triunghiul nu se deformeaza fara ca laturile lui sa se rupa sau sa se intinda.
La structurile pliabile, rolul acesta il joaca partial mecanismul foarfeca din peretii laterali si diagonalele de sub acoperis. Ele sunt tot mai des sacrificate pentru un montaj rapid, iar cumparatorul nici nu observa absenta lor pana la prima rafala serioasa.
Daca structura ta nu are diagonale, le poti improviza cu chingi cu clichet montate in cruce pe laturile expuse. Nu e o solutie eleganta, dar reduce vizibil leganarea. Am folosit varianta asta la un targ de toamna in Apuseni si a fost diferenta dintre a ramane pe loc si a strange totul in graba.
Ce spun normele despre structurile temporare?
Pentru corturi si structuri temporare exista standardul european EN 13782, care trateaza cerintele de siguranta pentru corturile mobile folosite temporar. El se aplica in general structurilor de dimensiuni mai mari, destinate evenimentelor publice, si impune documentatie, calcule si proceduri de montaj. Modelele mici de gradina nu intra, de obicei, in domeniul lui de aplicare.
Pentru actiunea vantului asupra constructiilor, cadrul de referinta in Romania este codul de proiectare CR 1-1-4, care preia logica Eurocodului 1 si imparte teritoriul in zone cu presiuni de referinta diferite. Valorile de referinta pentru viteza vantului la zece metri inaltime se situeaza, in cea mai mare parte a tarii, intre douazeci si cinci si treizeci si cinci de metri pe secunda, adica aproximativ nouazeci pana la o suta douazeci si sase de kilometri pe ora.
Nu aduc cifrele astea ca sa transform textul in lectie de inginerie. Ideea e alta. Structurile de gradina si de eveniment sunt proiectate pentru fractiuni din aceste valori, iar producatorii indica frecvent limite de patruzeci sau cincizeci de kilometri pe ora pentru utilizare cu ancorare completa.
Cand un magazin nu indica nicio limita de vant pentru produs, absenta informatiei este ea insasi un raspuns. Un producator care isi cunoaste structura spune de la inceput pana unde merge, fie si numai pentru ca ii convine sa nu primeasca reclamatii.
Care sunt zonele cu vant puternic din Romania?
Nu toate regiunile pun aceeasi presiune pe o structura usoara. Sud-estul tarii, Baraganul si Dobrogea, primeste iarna Crivatul, un vant de nord-est care poate tine zile intregi si care produce rafale sustinute pe teren complet deschis. Acolo, un pavilion lasat montat peste iarna este, practic, o paguba programata.
Banatul are Cosava, un vant cald si puternic care coboara dinspre sud-est si care surprinde prin viteza cu care se instaleaza. Sub Fagaras apar episoade de foehn, cu aer care coboara de pe versant si accelereaza, iar in culoarele de vale din Transilvania efectul de canalizare impinge vitezele locale peste ce indica prognoza regionala.
Litoralul are propria lui problema, briza de mare care se intensifica dupa-amiaza, cuplata cu un sol nisipos in care ancorele clasice nu tin. Pe plaja, singurele variante rezonabile raman ancorele elicoidale si sacii umpluti cu nisip, ingropati partial, iar orice altceva se transforma in munca degeaba.
Microclimatul conteaza la fel de mult ca zona. O curte inchisa intre cladiri inalte poate avea rafale mai violente decat un camp deschis din apropiere, din cauza efectului de tunel. Daca simti curent constant intr-un anumit punct al curtii, acela este ultimul loc in care ar trebui sa ridici o structura.
Ce verific inainte de o zi cu rafale?
Ma uit intai la valoarea rafalelor din prognoza, nu la viteza medie, si verific doua surse diferite daca evenimentul conteaza. Apoi verific directia, pentru ca ea decide unde las deschis si unde inchid.
Verific fiecare ancora tragand ferm de ea cu mana. Daca se misca in sol, o scot si o bat in alt punct, la un unghi mai bun. Tensionez prelata pana dispar pungile de aer, strang toate cataramele, apoi mai fac un tur dupa douazeci de minute, pentru ca materialul se relaxeaza.
Indepartez apoi tot ce poate deveni proiectil. Un banner neancorat este, in esenta, o vela care asteapta ocazia, iar un panou publicitar rezemat de perete porneste la prima rafala serioasa. Am vazut un banner smuls care a lovit peretele unei structuri si a produs mai multe daune decat vantul in sine.
Ultimul lucru, cel mai putin tehnic, este sa stabilesc dinainte cine strange structura si in cat timp. O echipa care stie ca are patru minute si o procedura clara face toata diferenta, pentru ca deciziile luate in panica, la inceputul unei furtuni, sunt aproape intotdeauna gresite.
Cand este mai bine sa strangi structura?
Un pavilion pliabil are un avantaj pe care structurile fixe nu il au, se poate face disparut in cateva minute. Folosita la timp, capacitatea asta valoreaza mai mult decat orice sistem de ancorare, pentru ca elimina complet suprafata expusa.
Pragul meu personal e simplu. Cand prognoza anunta rafale peste cincizeci de kilometri pe ora si structura nu are ancorare completa, o strang. Cand se trece de saptezeci, o strang oricum, indiferent cat de bine e fixata, pentru ca riscul nu mai este doar al meu.
Se intampla si sa nu mai ai timp. Atunci varianta rezonabila e sa cobori structura la inaltimea minima, daca modelul permite, sa scoti prelata cat se poate de repede si sa te indepartezi de ea. Un cadru gol are o suprafata expusa de cateva ori mai mica si devine, brusc, mult mai putin periculos.
Cum recunosti un pavilion care tine mai mult de o vara?
Pretul spune ceva, dar nu tot. Am vazut structuri de o mie de lei mai fragile decat unele de sase sute, iar diferenta statea in cantitatea de plastic din articulatii si in grosimea peretelui de aluminiu.
Semnele bune sunt vizibile fara instrumente. Profilul e gros la pipait, conectorii sunt metalici, prelata are cusaturi duble si ochetii ranforsati, iar undeva pe cutie sau in fisa tehnica apare o limita de vant exprimata in cifre. Prezenta diagonalelor de rigidizare completeaza tabloul si, de regula, merge la pachet cu restul.
Semnele proaste se citesc la fel de repede. Ambalajul e plin de superlative fara nicio cifra, in cutie gasesti tarusi de zece centimetri prezentati ca solutie completa de ancorare, articulatiile scartaie din prima deschidere, iar prelata lasa lumina sa treaca prin tesatura. Ultimul detaliu indica o densitate mica a materialului, deci rezistenta mica la sfasiere.
Un aspect pe care putini il iau in calcul este disponibilitatea pieselor de schimb. O bara indoita sau un conector spart transforma un pavilion bun in gunoi, daca nu ai de unde cumpara componenta. Producatorii seriosi vand piese separat, ceea ce spune destul despre cat de mult se asteapta ca produsul sa dureze.
Lectia pe care au invatat-o comerciantii din piata
Structurile usoare pot functiona in zone cu rafale puternice, dar numai ca sisteme complete. Cadrul trebuie sa fie corect proiectat, ancorarea trebuie sa fie pe masura suprafetei, configuratia peretilor trebuie gandita pentru directia vantului si, la capatul tuturor, trebuie sa existe un om care ia decizia de a strange la timp. Scoate oricare dintre aceste patru elemente si restul se prabuseste, la propriu.
Cea mai frecventa greseala nu este alegerea unui produs slab, ci presupunerea ca montajul se face o data si apoi structura se descurca singura. Vremea se schimba in timpul zilei, solul se inmoaie, chingile se relaxeaza, iar un pavilion care era sigur dimineata poate sa nu mai fie la ora patru dupa-amiaza.
Comerciantii din piata de langa Turda au invatat lectia in felul lor. Anul urmator, aproape toti aveau greutati de fonta la picioare si corzi intinse spre exterior. Structurile aratau la fel de fragile ca inainte, doar ca de data asta ramaneau pe loc.
Intrebari frecvente
Cat vant rezista un pavilion usor
Depinde aproape complet de ancorare. Modelele de consum indica frecvent limite in jurul a patruzeci sau cincizeci de kilometri pe ora, cu conditia ca structura sa fie fixata in toate punctele. Fara ancorare, aceleasi produse devin instabile la valori mult mai mici, uneori sub treizeci de kilometri pe ora.
De ce zboara pavilionul in loc sa se rastoarne
Pentru ca acoperisul inclinat functioneaza ca o aripa de avion. Aerul accelereaza peste panza, presiunea de deasupra scade si apare o forta verticala care ridica structura. Rasturnarea vine de obicei dupa ridicare, nu inaintea ei.
Este mai sigur cu pereti laterali montati sau fara
Ambele variante pot functiona, dar nu la jumatate. Ori inchizi complet si ancorezi serios, ori lasi deschise laturile paralele cu directia vantului, ca aerul sa traverseze. Configuratia cu trei pereti montati si una singura deschisa spre vant este cea mai riscanta dintre toate.
Cate kilograme trebuie sa aiba greutatile pe fiecare picior
Ca reper practic, in jur de douazeci de kilograme pe picior pentru conditii linistite si spre patruzeci de kilograme sau mai mult pentru expunere reala la vant. Sacii decorativi de cateva kilograme nu ofera o protectie semnificativa. Efectul creste daca greutatea este legata si de cadrul superior printr-o chinga tensionata.
Cum ancorez un pavilion pe nisip sau pe plaja
Tarusii clasici nu tin in nisip, indiferent cat de adanc ii bati. Functioneaza ancorele elicoidale, care se insurubeaza in sol, si sacii umpluti cu nisip si ingropati partial. Unde exista puncte fixe deja existente, legarea de ele ramane cea mai sigura solutie.
La ce viteza a vantului ar trebui sa strang structura
Un prag rezonabil este strangerea la rafale anuntate peste cincizeci de kilometri pe ora, daca ancorarea nu este completa, si strangerea neconditionata peste saptezeci de kilometri pe ora. Daca nu mai ai timp, cobori structura la inaltime minima si scoti prelata, ca sa reduci suprafata expusa.
La ce ajuta contravantuirile intr-un pavilion
Ele trianguleaza cadrul, care altfel se deformeaza lateral ca un paralelogram articulat. Un triunghi nu isi schimba forma fara ca laturile lui sa cedeze, asa ca diagonalele opresc leganarea si protejeaza imbinarile. In lipsa lor, chingile cu clichet montate in cruce pe laturile expuse ofera un plus real de rigiditate.
Aluminiul sau otelul rezista mai bine la vant
Conteaza mai mult geometria si grosimea peretelui decat materialul in sine. Otelul e rigid, dar rugineste in zgarieturi, iar zgarieturile apar la fiecare montaj. Aluminiul nu rugineste si e usor de manevrat, insa la profile subtiri ramane deformat dupa o solicitare mare.
Pot lasa pavilionul montat toata iarna
In zonele expuse, nu. Crivatul din Baragan si Dobrogea, la fel ca episoadele de vant puternic din Banat, produc rafale sustinute pe perioade lungi, iar zapada adauga o incarcare pe care structurile pliabile nu o suporta. Cea mai ieftina forma de intretinere ramane demontarea la sfarsitul sezonului.
